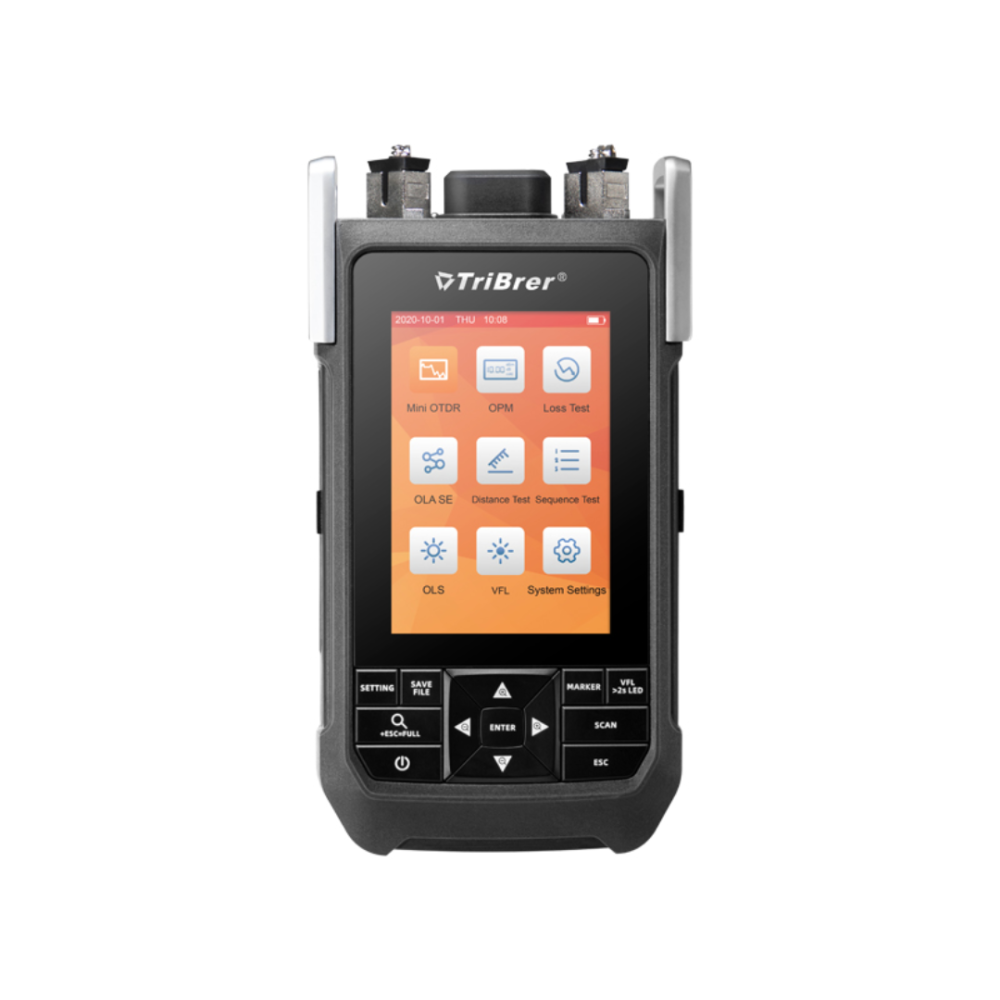

Рефлектометр TRIBRER TB-720-M — это компактный и универсальный измерительный прибор, предназначенный для тестирования и диагностики волоконно-оптических линий связи. Устройство оснащено сенсорным экраном и множеством встроенных функций, что делает его удобным и эффективным инструментом для работы с оптическими сетями.
Особенности:
OTDR & OLS: Функция измерения обратного рассеяния и источника света.
OPM: Измеритель мощности оптического сигнала.
VFL: Визуальный локатор повреждений (лазер для выявления обрывов).
LED Light: Светодиодная подсветка для удобства работы.
RJ45 Port: Порт RJ45 для тестирования сетевых кабелей.
Distance Test: Измерение длины кабеля.
Sequence Test: Проверка порядка расположения жил в кабеле.
Power Bank: Функция внешнего аккумулятора для зарядки устройств.
Backlight Keyboard: Подсветка клавиатуры для работы в темноте.
Remote Cable Module: Модуль для удалённого тестирования кабелей.
OLA SE: Тестирование оптических линий и анализа потерь.
Loss Test: Тестирование потерь сигнала в волокне.
Технические характеристики:
|
Длина волны
|
850/1300 нм
|
|
Динамический диапазон
|
20/24 дБ
|
|
Максимальная длина измерения
|
до 40 км
|
|
Дисплей
|
Сенсорный экран
|
|
Коннектор
|
SC/UPC или SC/APC со сменным адаптером
|
|
Ширина импульса
|
Для SM: 5 нс – 20 мкс.
Для MM: 5 нс – 1 мкс.
|
|
Мёртвая зона событий
|
1 м
|
|
Мёртвая зона затухания
|
6 м
|
|
Функция OLS
|
Использует ту же длину волны и коннектор, что и OTDR
|
|
Функция OPM
|
Диапазон -50 ~ +26 dBm, разъём 2,5 мм, длины волн:
850/980/1270/1300/1310/1490/1550/1577/1625/1650 nm
|
|
Функция VFL
|
Мощность 10 мВт, универсальный разъём 2,5 мм
|
|
Память
|
Внутренняя память или TF-карта (опционально)
|
|
Порт для данных и питания
|
TYPE-C
|
|
Power bank
|
Тип A, 3.7 V, 5000 mAh
|
|
Рабочая температура
|
0 ~ +50°C, влажность < 90%
|
|
Температура хранения
|
-20 ~ +70°C, влажность < 90%
|
Размеры
|
160 × 85 × 38 мм
|
Вес
|
Около 430 г
|
