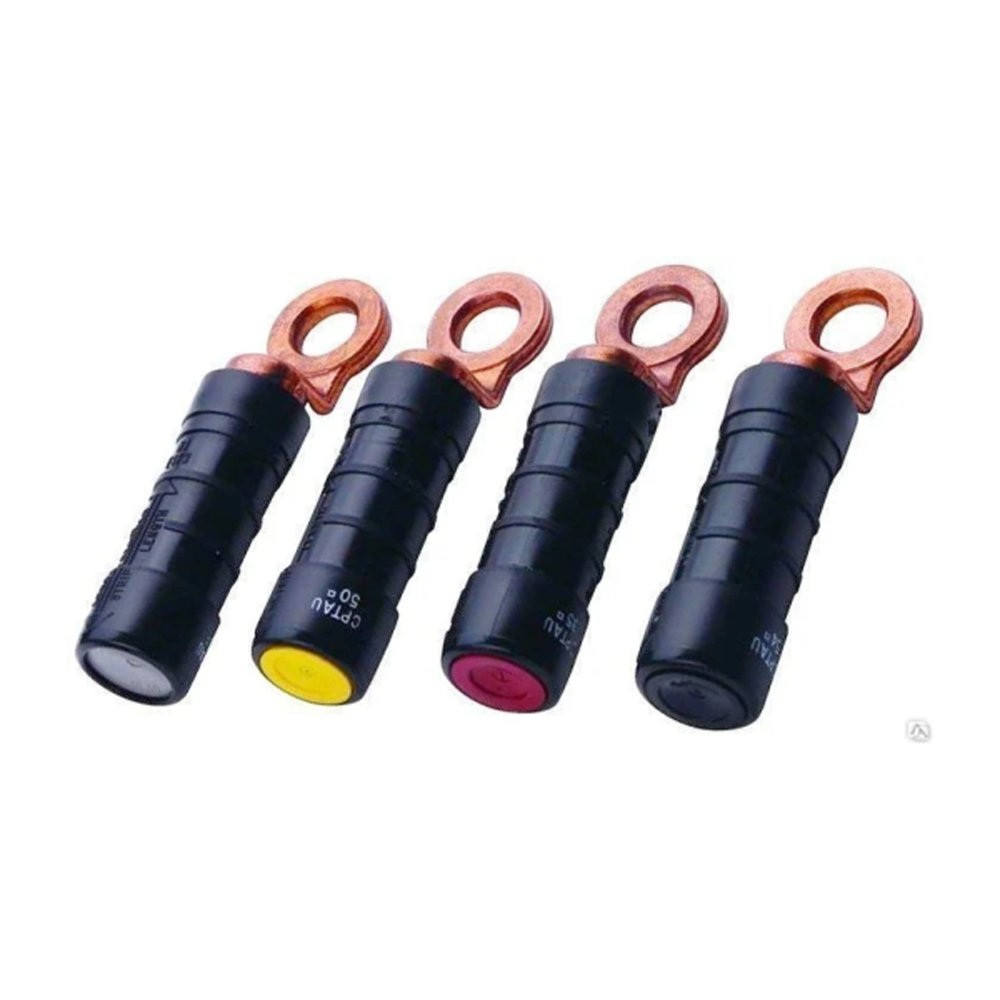

Наконечник прессуемый CPTAU-95
Наконечники применимы для алюминиевых и медных многопроволочных проводов. Каждому сечению соответствует определенный цвет герметизирующего кольца. Внутренняя полость алюминиевой части заполнена контактной смазкой, предохраняющей поверхность металла от окисления, снижающей контактное сопротивление, что приводит к значительному снижению потерь электроэнергии, а также обеспечивающей надежный электрический контакт в системе медь-алюминий и защищающей место соединения от контактной электрохимической коррозии.
Предназначены для герметичного оконцевания многожильных проводов опрессовкой. Изоляционным материалом является полимер, устойчивый к ультрафиолетовому излучению и погодно-климатическим условиям. Конструкция изделия позволяет обеспечить герметичность 6 кВ частотой 50 Гц в течение 1 минуты на глубине 1 метр. Для достижения данных параметров необходимо снять соответствующий слой изоляции с провода. Длина снятия изоляции указана на наконечнике. Граница зачистки должна быть ровной, толщина изоляции провода должна сохраняться на одном уровне вплоть до границы зачистки. Провод необходимо вставить в изделие до самого упора. Обжим необходимо проводить от центра к краю, соблюдая границу обжима и количество обжатий, которые указаны на изделии. Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют: - 1200 Н для сечений 16 мм2 и 25 мм2. - 2500 Н для сечений 35 мм2, 50 мм2, 54 мм2, 70 мм2, 95 мм2,120 мм2, 150 мм2.
Технические характеристики:
Материал:
|
Алюминий / Медь
|
Форма поперечного сечения:
|
Многопроволочная круглая/секторная жила
|
Сечение жилы:
|
95мм2
|
Диаметр отверстия под проводник:
|
12.2 мм
|
Номин напряжение:
|
≤ 1000 В
|
Тип матрицы для оперсовки гильз:
|
Е173
|
Цвет герметизир кольца:
|
Серый
|
Общ длина:
|
100.0 мм
|
Температура эксплуатации:
|
-50...+60 °C
|
Вес:
|
0,07 кг
|
