Назначение:
Оптический кабель типа ОКА-М…, изготавливаемый по ТУ 3587-001-92193892-2011 (декларация о соответствии № Д-КБ-3359), предназначен для применения на единой сети электросвязи и волоконно-оптических линий связи Казахстана, для подвески на опорах линий связи, контактной сети железных дорог, опорах линий электропередач, для подземной прокладки в защитные пластмассовые трубы, между зданиями и сооружениями, а также навивки, присоединения и прикрепления к внешним несущим силовым элементам (тросам, проводам и т.п.) в точках с максимальной величиной потенциала электрического поля до 12 кВ. Также допускается подвешивать кабель в точках с максимальной величиной потенциала электрического поля до 25 кВ (ОКА…..(Т)).

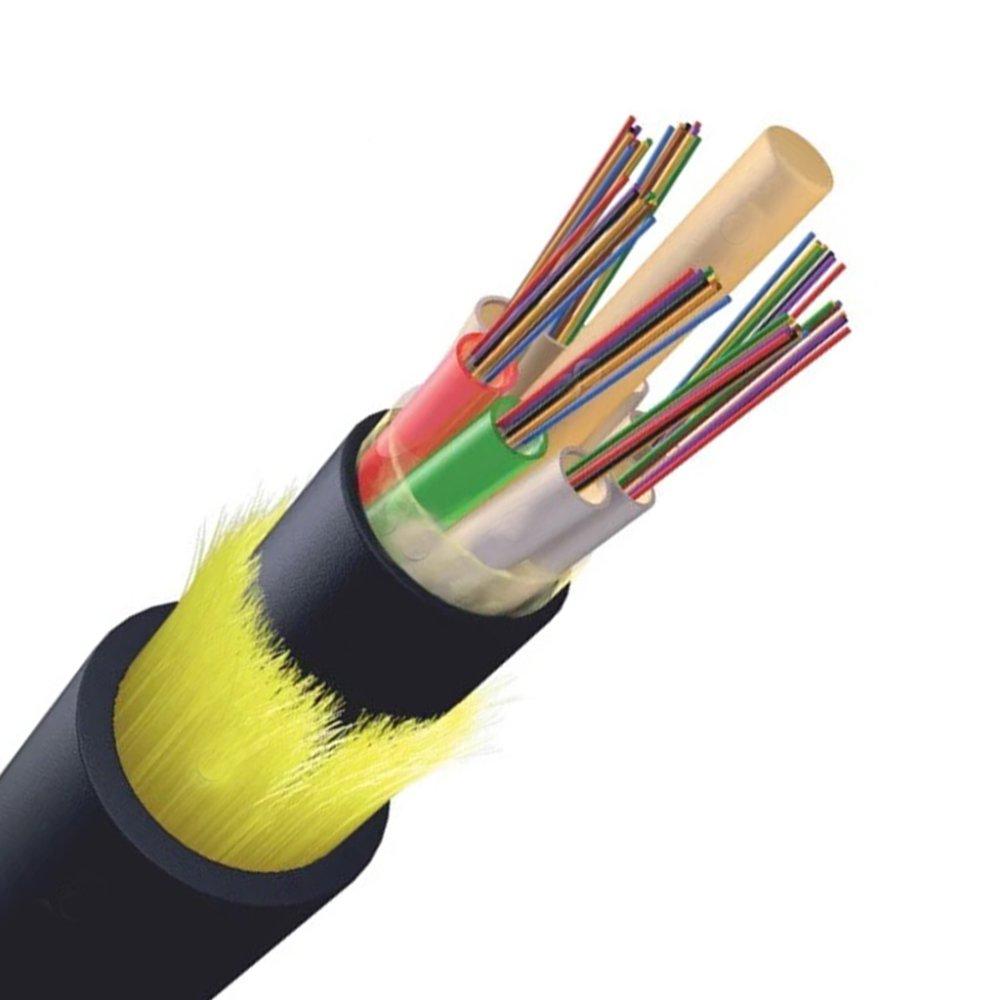

Конструкция:
• Оптический модуль – трубка из полимерного материала (как правило – полибутилентерефталат (ПБТ)) со свободно расположенными волокнами. Свободное пространство между волокнами заполнено гидрофобным компаундом.
• Оптический сердечник – повив оптических модулей вокруг диэлектрического центрального силового элемента. Для препятствия проникновению воды свободное пространство между модулями заполнено гидрофобным компаундом (возможно применение водоблокирующих элементов).
• Внутренняя оболочка из полимерного материала.
• Наложенный на внутреннюю оболочку повив из арамидных или иных упрочняющих нитей.
• Наружная оболочка выполняется из композиции полиэтилена.
Основные характеристики:
Количество оптических волокон в кабеле |
до 144 (возможно увеличение до 576 за счет применения многоповивного сердечника) |
Наружный диаметр кабеля | 6,0 – 25,0 мм |
Масса кабеля | 35 – 500 кг/км |
Допустимая статическая растягивающая нагрузка | 3,0 – 80,0 кН |
Минимальный радиус изгиба | 20 диаметров кабеля |
Допустимая раздавливающая нагрузка | 0,3 – 1,0 кН/см |
Рабочий диапазон температур | -60°С…+70°С |
Температура монтажа | -30°С…+70°С |
Основные | |
---|---|
Производитель | АлтайОптикаКабель |
Пользовательские характеристики | |
Диаметр кабеля, мм | 12.2 |
Диапазон рабочей температуры | от минус 60 до 70 °C |
Диапазон температуры во время прокладки | от минус 10 до 50 °C |
Диапазон температуры транспортировки и хранения | от минус 60 до 70 °C |
Допустимое раздавливающее усилие кН/см | 0.3 кН/см |
Допустимое растягивающее усилие | 7,0 кН |
Количество модулей | 4 |
Количество оптических волокон | 32 |
Конструкция | Модульная |
Масса кабеля, кг/км | 120 ± 5 кг |
Метод прокладки | Подвесной |
Минимальный радиус изгиба кабеля, мм | 240 |
Стойкость к ударной нагрузке | 5 Дж |
Страна производства | Россия |
