Назначение
Оптический кабель типа ОК-М6П-А36-2,7 изготавливаемый по ТУ 3587-001-92193892-2011 (декларация о соответствии № Д-ОККБ-4390, сертификат соответствия Республики Казахстан KZ.7500506.01.01.00844), предназначен для применения на единой сети электросвязи России и Казахстана для прокладки в грунтах 1-3 групп, в том числе зараженных грызунами, а также в кабельную канализацию, трубах, мостам и эстакадам в туннелях, коллекторах, в зданиях и сооружениях. Для внутренней прокладки в зданиях и сооружениях оболочка кабеля изготавливается из полимерных композиций не распространяющих горение, безгалогенных, с низким дымовыделением, при этом в марке кабеля указывается буквенный индекс (ОКСЛНГ(А)-HF) соответствия требованиям типа исполнения по показателям пожарной опасности в соответствии ГОСТ 31565.

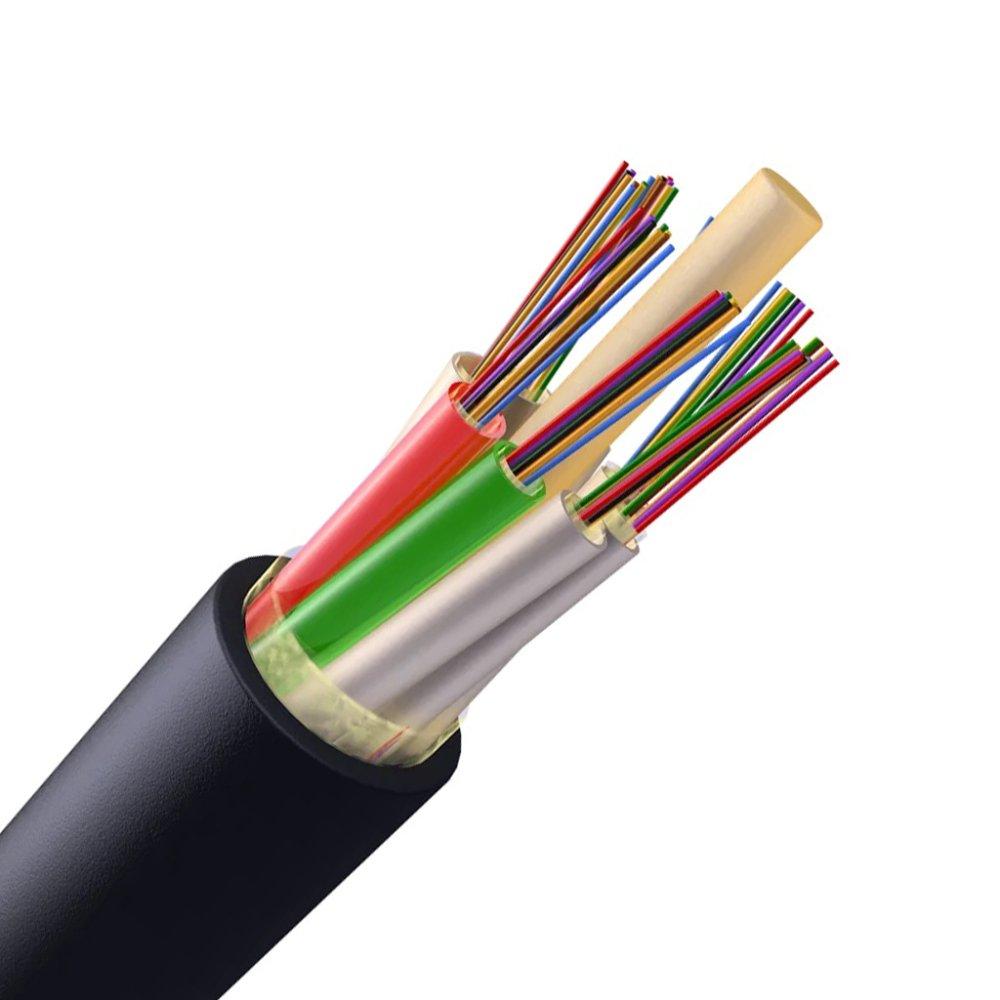

Конструкция
• Оптический модуль – трубка из полимерного материала (как правило – полибутилентерефталат (ПБТ)) со свободно расположенными волокнами. Свободное пространство между волокнами заполнено гидрофобным компаундом.
• Оптический сердечник – повив оптических модулей вокруг центрального силового элемента (диэлектрического или металлического). Для препятствия проникновению воды свободное пространство между модулями заполнено гидрофобным компаундом (возможно применение водоблокирующих элементов).
• В качестве периферийных силовых элементов могут использоваться две стальные оцинкованные проволоки.
• Наружная оболочка выполняется из композиции полиэтилена. При прокладке кабеля внутри помещений оболочка может быть выполнена из композиций, не распространяющих горение, в том числе безгалогеновых, с низким дымовыделением.
Наружный диаметр кабеля |
до 144 (возможно увеличение до 576 за счет применения многоповивного сердечника) |
Наружный диаметр кабеля | 3,5 – 25,0 мм |
Масса кабеля | 27,0 – 350 кг/км |
Допустимая статическая растягивающая нагрузка | 1,0 – 5,0 кН |
Допустимая раздавливающая нагрузка | 0,3 – 0,7 кН/см |
Минимальный радиус изгиба | 20 диаметров кабеля |
Рабочий диапазон температур | -40°С…+70°С |
Температура монтажа |
-30°С…+70°С |
Основные | |
---|---|
Производитель | АлтайОптикаКабель |
Пользовательские характеристики | |
Диаметр кабеля, мм | 8,8 |
Диапазон рабочей температуры | от минус 50 до 50 °C |
Диапазон температуры во время прокладки | от минус 50 до 50 °C |
Диапазон температуры транспортировки и хранения | от минус 10 до 50 °C |
Допустимое раздавливающее усилие кН/см | 0,3 |
Допустимое растягивающее усилие | 2,7 кН |
Количество модулей | 6 |
Количество оптических волокон | 36 |
Конструкция | Модульная |
Масса кабеля, кг/км | 67 |
Метод прокладки | Трубопровод |
Срок службы | 25 лет |
Стойкость к ударной нагрузке | 5 |
Страна производства | Россия |
