Как устроен оптоволоконный кабель: особенности конструкции и принципы работы

Оптоволоконные кабели – это основа современных высокоскоростных телекоммуникационных систем. Они используются для передачи данных на большие расстояния с минимальными потерями и высокой скоростью. Благодаря оптоволокну сегодня доступны интернет, цифровое телевидение, телефонная связь и глобальные сети передачи информации.

Но как именно устроен оптоволоконный кабель и почему он так эффективен? Давайте разберемся.

Что такое оптоволоконный кабель

Оптоволоконный кабель – это кабель, состоящий из одного или нескольких оптических волокон, предназначенных для передачи данных с использованием световых импульсов. Свет проходит через тонкие стеклянные или пластиковые нити, отражаясь внутри волокна благодаря принципу полного внутреннего отражения.

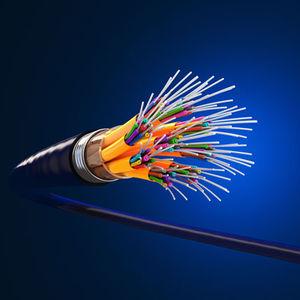

Конструкция оптоволоконного кабеля

Современные оптоволоконные кабели состоят из нескольких слоев, каждый из которых выполняет свою функцию:

1. Оптическое волокно

Оптическое волокно – это основной элемент кабеля, по которому передаются световые сигналы. Оно состоит из:

• Сердцевины (core) – тонкой стеклянной или пластиковой нити, по которой проходит световой сигнал. Чем больше диаметр сердцевины, тем выше способность к передаче данных.
• Оболочки (cladding) – внешний слой, окружающий сердцевину, с меньшим показателем преломления. Этот слой необходим для обеспечения полного внутреннего отражения света внутри волокна.

2. Буферное покрытие (coating)

Защитный слой, который предотвращает механические повреждения и сохраняет гибкость кабеля. Он также защищает волокно от влаги и температурных колебаний.

3. Армирующий слой (strength member)

Этот слой выполняет роль усиления и защиты кабеля. Чаще всего в качестве армирующих элементов используются кевларовые нити, стальные проволоки или стеклопластик.

4. Внешняя оболочка (jacket)

Финальный защитный слой кабеля, который защищает его от внешних воздействий – влаги, ультрафиолета, химических веществ и механических повреждений. Материал оболочки может быть огнестойким, устойчивым к ультрафиолету или адаптированным для подводного использования.

Виды оптических волокон

Существует два основных типа оптических волокон, отличающихся принципом передачи сигнала:

1. Одномодовое (Single-mode, SMF)

📌 Используется для передачи данных на большие расстояния (до 100 км и более).
📌 В сердцевине проходит только одна мода света, что минимизирует потери сигнала.
📌 Подходит для магистральных линий связи, подводных кабелей и высокоскоростного интернета.

2. Многомодовое (Multimode, MMF)

📌 Предназначено для передачи данных на короткие расстояния (до 2 км).
📌 В сердцевине проходит несколько лучей света, что увеличивает потери сигнала.
📌 Используется в локальных сетях (LAN), дата-центрах и системах видеонаблюдения.

Как работает оптоволоконный кабель

Передача данных в оптоволоконном кабеле происходит за счет световых импульсов, которые проходят через сердцевину волокна.

🔹 Источник сигнала (лазерный или светодиодный передатчик) генерирует световые импульсы.
🔹 Эти импульсы отражаются внутри волокна, перемещаясь вдоль кабеля на большие расстояния.
🔹 На другом конце сигналы принимаются оптическим приемником, который преобразует их обратно в электрические сигналы.

Благодаря принципу полного внутреннего отражения световые импульсы практически не теряют своей энергии, что делает оптоволоконную связь гораздо эффективнее традиционной медной.

Преимущества оптоволоконного кабеля

🔹 Высокая скорость передачи данных – скорость может достигать 100 Гбит/с и выше
🔹 Минимальные потери сигнала – передача на десятки и сотни километров без усилителей
🔹 Электромагнитная устойчивость – не подвержен помехам от электроприборов и погодных условий
🔹 Долговечность – срок службы до 25 лет
🔹 Компактность и легкость – тоньше и легче медных кабелей

Где используется оптоволоконный кабель

🔹 Интернет и телекоммуникации – основа высокоскоростных сетей
🔹 Медицина – эндоскопия, лазерная хирургия
🔹 Автомобильная промышленность – сенсоры и системы управления
🔹 Военная и аэрокосмическая отрасль – защищенные линии связи
🔹 Индустриальные и транспортные системы – связь на предприятиях, системы видеонаблюдения

Оптоволоконный кабель – это технология будущего, обеспечивающая быструю, надежную и безопасную передачу данных. Благодаря своей уникальной конструкции и принципу работы, он стал ключевым элементом глобальной сети связи, а его применение с каждым годом только расширяется.

Использование оптоволоконных линий в интернет-сетях, промышленности, медицине и транспорте открывает новые горизонты для развития технологий и повышения качества связи по всему миру.
