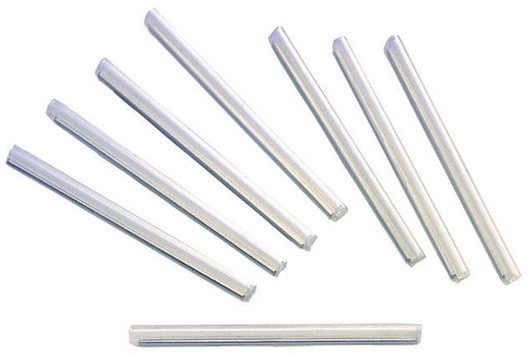

Гильзы термоусаживаемые КДЗС

Гильза термоусаживаемая КДЗС является важным элементом кабельной арматуры. Она применяется при сварке оптических волокон для защиты сварного соединения от внешних механических воздействий и воздействий окружающей среды. Место сварки оптического волокна требует повышенной защиты от попадания влаги и механических повреждений, так как оптический кабель имеет ограниченный радиус изгиба, а так же невысокую механическую прочность. Именно для этих целей используют гильзы КДЗС.

Термоусаживаемая гильза КДЗС состоит из:

• армирующего стержня из нержавеющей стали;

• внутренней трубки из клея расплава на основе сэвилена;

• внешней прозрачной термоусаживаемой оболочки из полиолефина.

Такая конструкция напоминает термоусаживаемую соединительную муфту.

Прозрачная термоусаживаемая трубка, которая является внешним слоем, служит внешней защитной оболочкой всей конструкции.

Внутренняя трубка из клея расплава фиксирует гильзу на оптоволокне. Под воздействием высокой температуры в термоусаживаемой печи внутренняя трубка расплавляется, а внешняя равномерно сжимается, в результате чего происходит надежная фиксация места сварки волокон.

Стержень, имеющий скругленные торцы для уменьшения возможности повреждения оптоволокна при монтаже, расположен между трубками для предотвращения изгиба волокна. Он выполняет роль силового каркаса, который не позволяет гильзе и оптоволокну сгибаться в точке сварки, принимая на себя механическую нагрузку. После монтажа гильзы КДЗС на оптическое волокно, она помещается в специальное гнездо на монтажной коробке.

Используются в основном трубки КЗДС размеров 40 или 60 мм, хотя существует несколько типоразмеров и модификаций гильз КДЗС.

Встречаются и минигильзы длиной 30, 25, 18, 15 и даже 10 мм! Наиболее распространены в России гильзы КДЗС длиной 60 мм.
