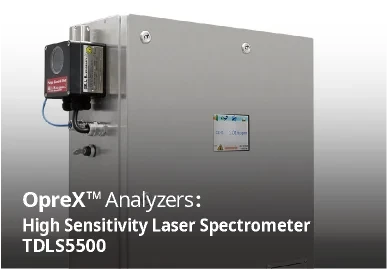

Высокочувствительный лазерный спектрометр TDLS5500
Общее описание:
TDLS5500 представляет собой микрогазоанализатор, использующий принципы спектроскопии усиленного внутрирезонаторного поглощения с оптической обратной связью (OFCEAS) и технологию отбора проб с низким давлением. Также прибор оснащён встроенным компьютером и способен измерять содержание газа в среде технологического процесса в реальном времени.
Конструкция оптического резонатора значительно увеличивает эффективную длину луча (до 30 км) и обеспечивает сверхвысокую чувствительность.
Отбор пробы с низким давлением снижает взаимодействие компонентов внутри газовой среды, что устраняет эффект перекрёстной чувствительности и возможность ложноположительных результатов.
Преимущества:
- Высокоскоростной непрерывный анализ на основе лазерных измерений
- Отсутствие дрейфа нуля и старений сенсора благодаря бесконтактным измерениям
- Малые затраты на техобслуживание: отсутствие расходных материалов, сепаратора газа, движущихся оптических частей, а также предварительно выполненная калибровка
Измерение примеси C2H2 в этилене:
Преимущества для заказчика
Данный анализатор может с высокой скоростью измерять содержание примеси C2H2 в процессе производства этилена
Повышение технологической эффективности благодаря оптимизации процесса с использованием быстрого и надёжного сигнала от TDLS5500.
Предотвращение выпуска некондиционной продукции (этилена) благодаря быстрому выявлению чрезмерно высокой концентрации C2H2 как загрязняющей примеси.
Увеличенная длина оптического пути с технологией OFCEAS
Высокая чувствительность
Внутри оптического резонатора происходит многократное отражение лазерного луча, что позволяет получить длину оптического пути порядка нескольких километров
Сверхвысокое разрешение за счёт обора проб с низким давлением
Отсутствие помех из-за фонового газа
Технические характеристики:
Измеряемый компонент
|
Мин. диап
|
Макс. диапазон
|
Воспроизводимость
|
Время отклика*
|
H2S в природном газе
|
0 ~ 5 ppm
|
0 ~ 1000 ppm
|
± 100 ppb или ± 2% от показаний, смотря что выше
|
< 10 сек
|
H2O в природном газе
|
0 ~ 5 ppm
|
0 ~ 500 ppm
|
< 30 сек
|
Тип защиты по ATEX:II 2G Ex pxb IIC T3 Gb
Класс защиты корпуса:IP54 (в соответствии с EN 60529)
Измерение примеси H2O при переработке углеводородов
Преимущества для заказчика
Надёжное измерение примесей H2O без внеплановых простоев из-за внезапных скачков концентрации H2O в технологическом потоке
Увеличенная длина оптического пути с технологией OFCEAS
Высокая чувствительность
Внутри оптического резонатора происходит многократное отражение лазерного луча, что позволяет получить длину оптического пути порядка нескольких километров
Сверхвысокое разрешение за счёт обора проб с низким давлением
Отсутствие помех из-за фонового газа
TDLS5500 обеспечивает надёжное и быстрое измерение примеси H2O при переработке углеводородов
Примеры применения анализатора примеси H2O при переработке углеводородов:
- Установка каталитического риформинга – на выходе печи для контроля риформинга
- Сернокислотное и фтористоводородное алкилирование в потоке рециркуляции C4 – защита от коррозии
- Установка гидроочистки в контуре рециркуляции H2 – защита от коррозии
Краткая информация о технических характеристиках
Измеряемый компонент
|
Мин. диап.
|
Макс. диап.
|
Воспроизводимость
|
Время отклика*
|
H2O в углеводородах
|
0 ~ 5 ppm
|
0 ~ 500 ppm
|
± 100 ppb или ± 2% от показаний, смотря что выше
|
< 30 сек
|
