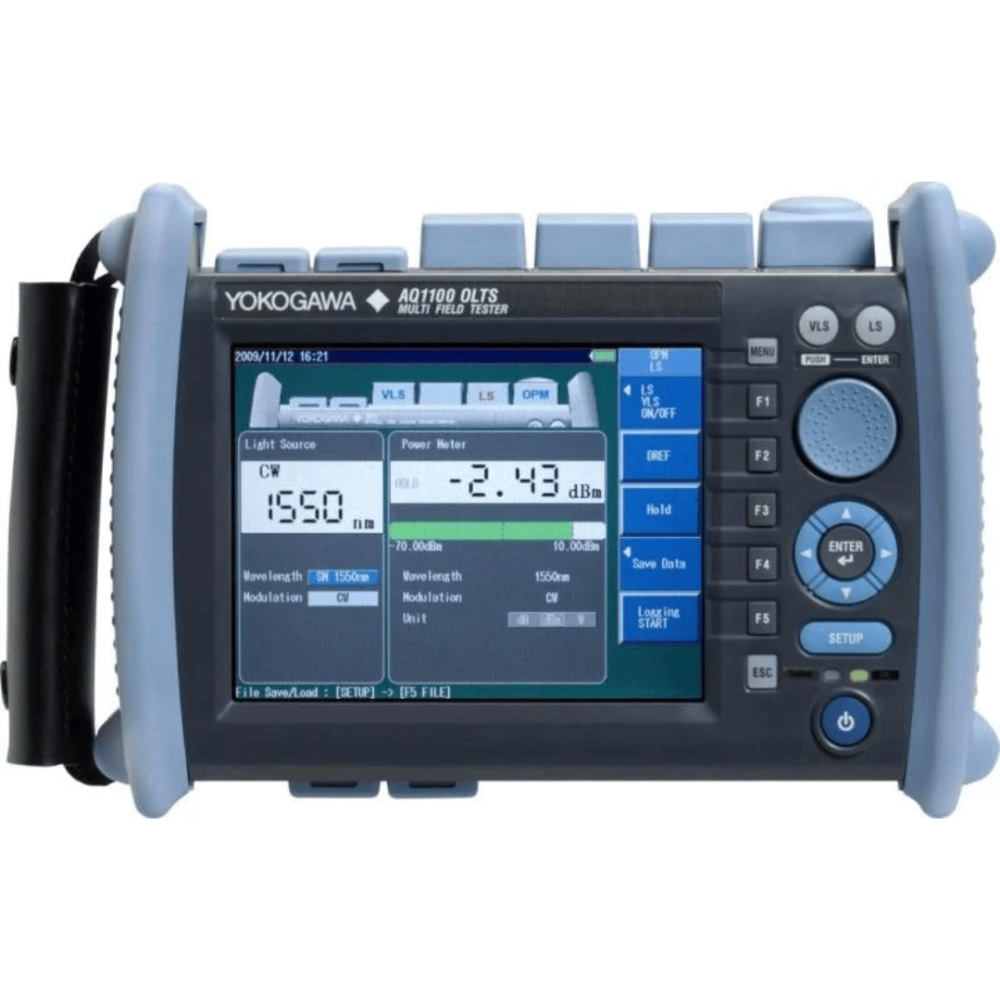

Тестер оптический многофункциональный AQ1100 MFT-OLST
Общее описание:
YOKOGAWA AQ1100 MFT-OLTS —это по-настоящему полевой многофункциональный оптический тестер. Горизонтальный дизайн и большой ЖК-дисплей почти 6 дюймов обеспечивают гораздо больший комфорт в работе по сравнению со стандартными тестерами. Для удобства оператора AQ1100 имеет экранное меню и управление, которое аналогично рефлектометру YOKOGAWA AQ7275. Источник оптического излучения и измеритель мощности совмещены в одном корпусе, выбор модификаций позволяет работать как на обычных сетях связи, так и в сетях PON, FTTh и Catv. Дополнительно YOKOGAWA AQ1100 может быть укомплектован источником видимого излучения для поиска заломов и обрывов в кроссовых устройствах.
Прочный корпус с защитой от пыли, влаги и ударов рассчитан на длительное использование даже при тяжелых условиях эксплуатации. AQ1100 не греется в процессе работы и не имеет движущихся частей и вентиляционных отверстий. Два оптических тестера AQ1100 могут быть настроены как управляющий и ведомый для проведения двусторонних измерений. Режим автоматических измерений с заданным интервалом времени позволяет проводить непрерывный мониторинг состояния оптической линии и выдавать информационное сообщение при критическом изменении состояния.
Особенности:
- Источник излучения: SM 1310/1550 нм | SM 1310/1550/1625 нм | MM 850/1300 нм и SM 1310/1550 нм.
- Измеритель мощности: Стандартный: +10 до –70 дБм | Высокой мощности: +27 до 50 дБм | PON:1490/1550 нм параллельное измерение.
- Большой цветной ЖК-дисплей 5,7 дюйма.
- Двусторонние измерения многоволоконного кабеля.
- Автоматические измерения с заданным интервалом.
- Современные порты для передачи данных (USB).
- Функция тестирования подключения PING Test (опция).
- Источник видимого света (опция).
Технические характеристики:
|
AQ1100A
|
AQ1100B
|
AQ1100D
|
Источник излучения
|
Длина волны (нм)
|
1310/1550 ± 25
|
1310/1550/1625 ± 25
|
1310/1550 ± 25 (SM)
850/1300 ± 30 (GI)
|
Тип источника излучения
|
Лазерный диод
|
Лазерный диод
|
Лазерный диод (одномод.)
Светодиод (многомод.)
|
Спектральная ширина излучения лазерного диода (нм)
|
< 5/ < 10
|
< 5/ < 10/ < 10
|
< 5/< 10
|
Спектральная ширина излучения светодиода (нм)
(по полувысоте)
|
–
|
–
|
Типичное 40/140
|
Уровень выходной оптической мощности (дБм)
|
–3 ± 1
|
–3 ± 1
|
Одномод. (SM): –3 ± 1
Многомод. (GI): 20 ± 1
|
Стабильность уровня (дБ)
|
±0,05
|
±0,05
|
Одномод. SM: ±0,05
Многомод. GI: ±0,1
|
Тип модуляции
|
Непрерывное излучение, импульсное излучение (270 Гц, 1 кГц, 2 кГц)
|
Применимое волокно
|
Одномодовое SM(ITU- T G.652)
|
Одномодовое SM (ITU-T G.652)
Многомодовое GI (50/125 мкм)
|
Оптический коннектор
|
SC, FC, Ø1.25феррула, SC/APC
|
SC, FC, Ø 1,25 феррула
|
Класс лазерной безопасности
|
Класс 1
|
