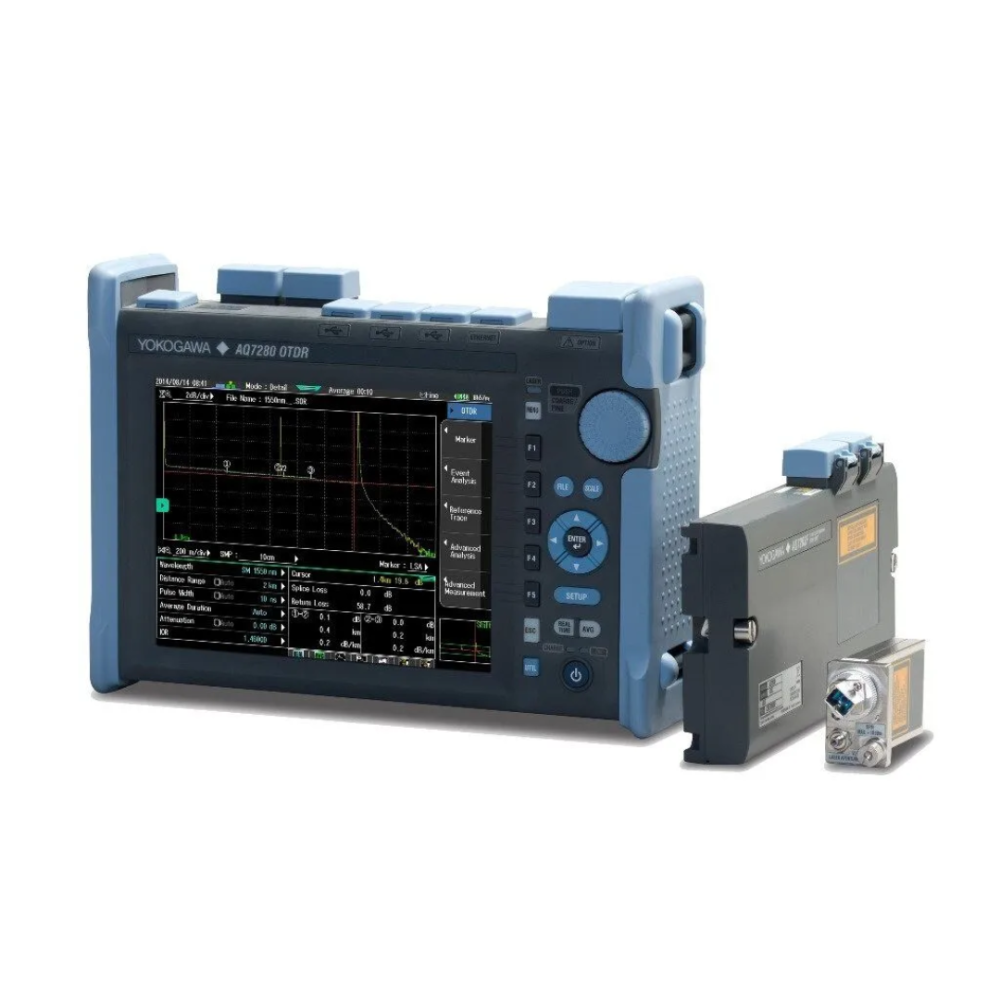

Рефлектометрический модуль Yokogawa AQ7282M-UFC/SLS (MM 850nm/1300nm,25/27dB)

Рефлектометрический модуль Yokogawa AQ7282M-UFC/SLS (MM 850nm/1300nm,25/27dB)

2 220 000 ₸

  • Под заказ
clockОтправка с 23 мая 2025
Рефлектометрический модуль Yokogawa AQ7282M-UFC/SLS (MM 850nm/1300nm,25/27dB)
Рефлектометрический модуль Yokogawa AQ7282M-UFC/SLS (MM 850nm/1300nm,25/27dB)Под заказ
2 220 000 ₸
+7 (777) 710-13-10
  • +7 (727) 265-53-74
  • +7 (727) 337-73-04
  • +7 (727) 220-84-55
  • +7 (727) 220-84-56
+7 (777) 710-13-10
  • +7 (727) 265-53-74
  • +7 (727) 337-73-04
  • +7 (727) 220-84-55
  • +7 (727) 220-84-56
возврат товара в течение 14 дней по договоренности
Описание
Характеристики

Рефлектометрический модуль Yokogawa  AQ7282A-UFC/PC/SLS (SM 1310nm/1550nm,38/36dB) Общее описание:

Модуль Yokogawa AQ7282M-UFC/SLS предназначен для использования в составе рефлектометров серии Yokogawa AQ7280, обеспечивая возможность проведения точных измерений на многомодовых оптоволоконных системах. Этот модуль идеально подходит для работы с многомодовыми волокнами в телекоммуникационных и других сетях, где используется оптика с градиентным индексом.
Особенности:
  • Длины волн: 850 нм и 1300 нм, что соответствует многомодовым волокнам (GI50 и GI62.5).
  • Динамический диапазон: 25 дБ для 850 нм и 27 дБ для 1300 нм, что позволяет выполнять измерения на достаточно больших расстояниях.
  • Оптические порты: 1 оптический порт (стандарт FC, опционально SC, LC).
  • Оптическое волокно: Поддержка многомодового волокна (MM), включая GI50 и GI62.5.
  • Габаритные размеры: 211 х 110 х 32 мм, вес — 420 г, что делает его удобным для использования в полевых условиях.
    • Преимущества:
  • Высокая точность: Мертвая зона по разрешению — 0,6 м, мертвая зона по затуханию — 4 м (типичное значение).
  • Шаг измерения: Минимальный шаг измерения — 2 см, что позволяет получать детализированные и точные результаты.
  • Точность измерения длины: Погрешность измерения длины — ± (0.75 м + измеряемое расстояние × 2 × 10⁻⁵ + шаг измерения).
  • Опциональные возможности: Модуль оснащён стабилизированным источником излучения (SLS) с выходной мощностью -3 dBm ±1 dB, что повышает стабильность измерений.
  • Класс лазера: Class 1M, что обеспечивает безопасность использования.
    • Применение модулей Yokogawa
    Модули рефлектометра Yokogawa AQ7280 Число длин волн Динамический диапазон
    SM 1310 nm SM 1490 nm SM 1550 nm SM 1625 nm SM 1650 nm MM 850 nm MM 1300 nm
    Yokogawa AQ7282A 2 38
    		36



    Yokogawa AQ7283A 2 42
    		40



    Yokogawa AQ7284A 2 46
    		45



    Yokogawa AQ7285A 2 50
    		50



    Yokogawa AQ7283E 3 42
    		40 40*¹


    Yokogawa AQ7283F 3 42
    		40
    		40*¹

    Yokogawa AQ7283H 3 42
    		40 39


    Yokogawa AQ7284H 3 46
    		45 44


    Yokogawa AQ7282G 3 38 36 36



    Yokogawa AQ7283K 4 42 38 40 40


    Yokogawa AQ7282M 2




    		25 27

    *¹ порт 2, встроенный фильтр

    *² при использовании внешнего фильтра

    Характеристики модулей YOKOGAWA

    Название Спецификация
    Модель Yokogawa AQ7282A Yokogawa AQ7283A Yokogawa AQ7284A Yokogawa AQ7285A Yokogawa AQ7283E Yokogawa AQ7283F
    Длины волн (нм) 1310 ±25/1550 ±25 1310 ±25/1550 ±25, 1625  ±10 1310 ±25/1550 ±25, 1650 ±5 *8 ±10 *9
    Оптических портов 1 2 (Порт 2: 1625 нм с фильтром) 2 (Порт 2: 1650 нм с фильтром)
    Оптическое волокно SM(ITU-T G.652)
    Диапазон длин (км) 0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100, 200, 300, 400, 512
    Длительность измерительного импульса (нс) 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000
    Шаг измерения Минимально 2 см
    Точек измерения До 256000
    Точность измерения длины (м) ± (0.75 m + Измеряемое расстояние × 2 × 10–5 + шаг измерения)
    Мертвая зона по разрешению *1 (м) 0,6 0,5 0,6
    Мертвая зона по затуханию *2 (м) 3.5/4 3.5/4, 4
    Динамический диапазон измерения *3 (дБ) 38/36 42/40 46/45 50/50 42/40, 40
    Погрешность измерения потерь *4 ± 0.03 dB/dB
    Погрешность измерения отражения ± 2 dB
    Оптический коннектор

    Стандартно FC (опционально SC, LC)

    Устанавливаются на заводе по заказу FC/APC, SC/APC

    Класс лазера Class 1M Class 1M (1550 нм), Class 3R (1310 нм) Class 1M
    Максимальная мощность оптического импульса - ≤ +15 дБм (1650 нм)
    Габаритные размеры 211х110х32 мм
    Вес 420 грамм


    Название Спецификация
    Модель Yokogawa AQ7283H Yokogawa AQ7284H Yokogawa AQ7282G Yokogawa AQ7283K Yokogawa AQ7282M
    Длины волн (нм) 1310 ±25 /1550 ±25 /1625 ±25 1310 ±25 /1490 ±15 /1550 ±25 1310 ±25 /1490 ±25 /1550 ±25 /1625 ±25 850 ±30 /1300 ±30
    Оптических портов 1
    Оптическое волокно SM(ITU-T G.652) GI50, GI62.5
    Диапазон длин (км) 0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100, 200, 300, 400, 512 0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100
    Длительность измерительного импульса (нс) 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000*5, 5000*5
    Шаг измерения Минимально 2 см
    Точек измерения До 256000
    Точность измерения длины (м) ± (0.75 m + Измеряемое расстояние × 2 × 10–5 + шаг измерения)
    Мертвая зона по разрешению *1 (м) 0,6 0,6 *6
    Мертвая зона по затуханию *2 (м) 3.5/4/4 3.5/4/4 3.5/4/4/4 4/5*6
    Динамический диапазон измерения *3 (дБ) 42/40/39 46/45/44 38/36/36 42/38 /40/40 25/27*7
    Погрешность измерения потерь *4 ± 0.03 dB/dB
    Погрешность измерения отражения ± 2 dB
    Оптический коннектор

    Стандартно FC (опционально SC, LC)

    Устанавливаются на заводе по заказу FC/APC, SC/APC

    		Стандартно FC (опционально SC, LC)
    Класс лазера Class 1M Class 1M (1550/1625 нм), Class 3R (1310 нм) Class 1M Class 1M (1490/1550/1625 нм), Class 3R (1310 нм) Class 1M (1300 нм), Class 3R (850 нм)
    Максимальная мощность оптического импульса -
    Габаритные размеры 211х110х32 мм
    Вес 420 г


    *1 Длительность импульса 3 нс, обратное отражение не более –55 дБ, измеряется по уровню ниже пикового значения на 1.5 дБ, если участок рефлектограммы не находится в режиме насыщения, (Типичное).
    *2 Длительность импульса 10 нс, обратное отражение не более –55 дБ, мертвая зона определяется от начала отражающей неоднородности до точки на рефлектограмме ±0.5 дБ от нормального (релеевского) рассеяния на трассе за неоднородностью. (Типичное).
    *3 Длительность импульса: 20000 ns, время усреднения 3минуты, SNR=1, (Типичное), Уменьшается на 0.5 dB при разъеме APC. Уменьшается на 0.5 dB с опцией /SLS для AQ7284A, AQ7285A и AQ7284H.
    *4 Для потерь 1 dB или менее, точность ±0.05 dB.
    *5 Только для 1300 nm.
    *6 Обратное отражение не более –40 дБ .
    *7 SNR=1, длительность импульса 500 нс (850 нм)/ 1 мкс (1300 нм), время усреднения 3 минуты, GI50, (Типичн.).
    *8 На уровне 20 дБ ниже пика, при Т=23 С, после прогрева 30 минут.
    *9 На уровне 60 дБ ниже пика, при Т=23 С, после прогрева 30 минут.

    Опции к модулям рефлектометра YOKOGAWA AQ7280

    Название Спецификация
    Модель Yokogawa AQ7282A Yokogawa AQ7283A Yokogawa AQ7284A Yokogawa AQ7285A Yokogawa AQ7283E Yokogawa AQ7283F
    Контроль излучения (опция РС) Длины волн (нм) 1310/1490/1550/1625/1650 nm
    Диапазон мощности *1 – 50 ... – 5 dBm
    Точность измерения *2 ±0.5 dB
    Входной порт OTDR port OTDR port *4
    Стабилизированный источник излучения (опция SLS) Длины волн (нм) 1310 ±25/1550 ±25 1310 ±25 /1550 ±25 /1625 ±10 1310 ±25 /1550 ±25 /1650 ±5*5 ±10*6
    Выходная мощность – 3 dBm ±1 dB
    Стабильность*3 (дБ) ±0.05 ±0.05/±0.05, ±0.15
    Модуляция CW, 270 Hz, 1 kHz, 2 kHz
    Выходной порт OTDR port
    Класс лазера Class 1M
    Название Спецификация
    Модель Yokogawa AQ7283H Yokogawa AQ7284H Yokogawa AQ7282G Yokogawa AQ7283K Yokogawa AQ7282M
    Контроль излучения (опция РС) Длины волн (нм) 1310/1490/1550/1625/1650 nm -
    Диапазон мощности *1 – 50 ... – 5 dBm -
    Точность измерения *2 ±0.5 dB -
    Входной порт OTDR port -
    Стабилизированный источник излучения (опция SLS) Длины волн (нм) 1310 ±25/1550 ±25/1625 ±25 1310 ±25 /1490 ±15 /1550 ± 25 1310 ±25/1490 ±25 /1550 ± 25/1625 ±25 850 ±30/1300 ±30
    Выходная мощность – 3 dBm ±1 dB ≥ – 20 dBm
    Стабильность*3 (дБ) ±0.05/±0.05/±0.15 ±0.05/±0.15 /±0.05 ±0.05/±0.15/±0.05/±0.15 ±0.15/±0.15
    Модуляция CW, 270 Hz, 1 kHz, 2 kHz CW, 270 Hz
    Выходной порт OTDR port
    Класс лазера Class 1M
    Основные
    ПроизводительUFC
    Пользовательские характеристики
    ТипРефлектометр
    Информация для заказа
    • Цена: 2 220 000 ₸
