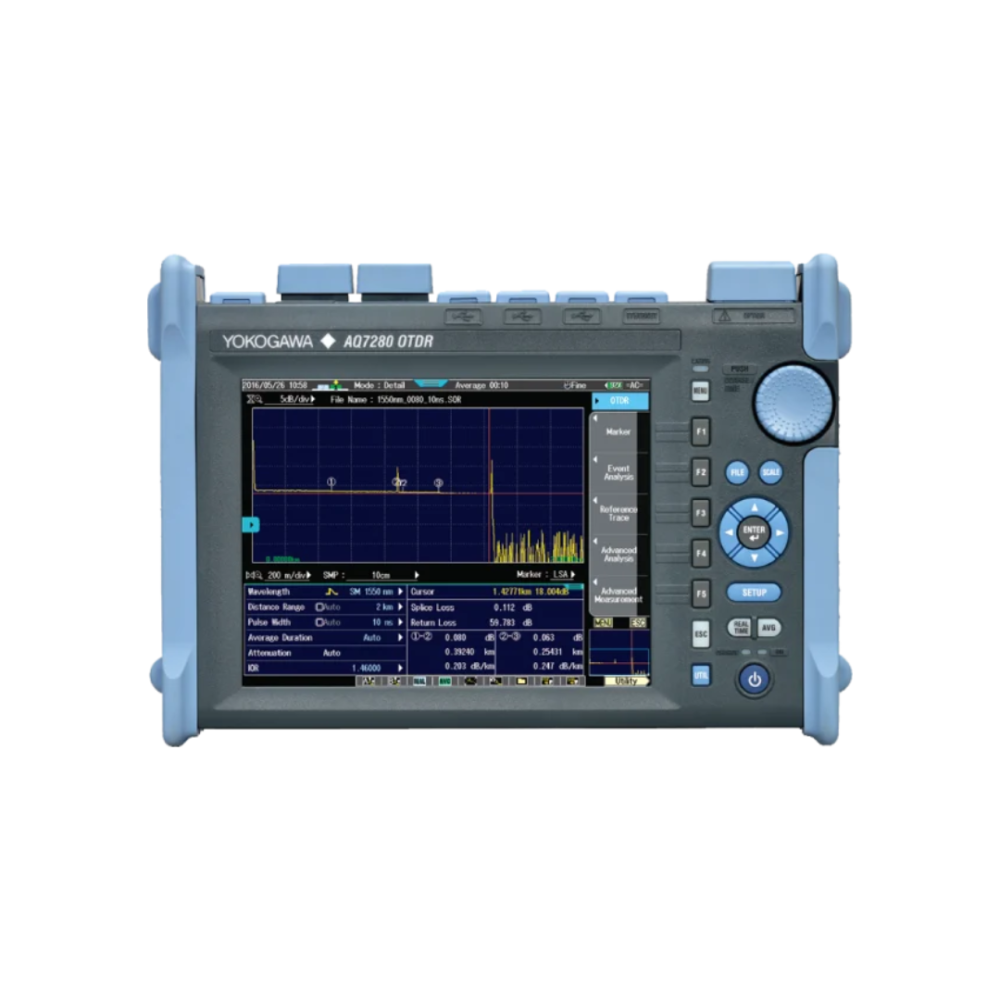

Рефлектометр оптический Yokogawa AQ7280 (без модулей)
Общее описание:
Надежность рефлектометра Yokogawa AQ7280 обеспечивается за счет прочного противоударного пылевлагозащитного корпуса, а также стабильно работающего и защищенного от вирусов программного обеспечения. Новый Yokogawa AQ7280 предоставляет оператору максимальную простоту использования благодаря сенсорному экрану или дублирующему полноценному кнопочному интерфейсу. Впервые в рефлектометрах этого типа встроен емкостной сенсорный экран по аналогии с планшетом. Он позволяет легко увеличить интересующий участок рефлектограммы одним движением пальцев.
Кнопочный интерфейс управления удобен в случае работы в перчатках или при отрицательных температурах. Рефлектометр AQ7280 готов к работе через 8 секунд после включения и имеет высокое быстродействие за счет скоростной аппаратной части.
Yokogawa AQ7280 получил новую модульную конструкцию с возможностью выбора одного из девяти рефлектометрических модулей, блоков измерителей мощности (PM) и источников излучения (LS/SLS) , в том числе и видимого (VLS). Новая аккумуляторная батарея позволяет достичь уникального времени автономной работы - 15 часов по стандарту Telcordia и 10 часов при постоянно включенном лазерном источнике излучения! Использование USB-видеощупа поможет проверить чистоту подключаемых разъемов и снизить вероятность получения неверных результатов измерений.
Специально разработанная аппаратная часть и продвинутые алгоритмы анализа результатов измерений дают возможность проводить на рефлектометре Yokogawa AQ7280 измерения в PON-сетях на разветвителях до 1х128. Короткая мертвая зона и высокое разрешение позволяют пользователям различать близко расположенные коннекторы даже на расстоянии 0,5 м. Он может выполнять несколько операций одновременно, обеспечить мгновенную передачу данных через беспроводное соединение. Применение фильтра в некоторых моделях помогает тестировать светлые волокна в PON-сетях.
Функция измерения многоволоконного кабеля стала еще удобнее. Теперь в одну ячейку можно сохранить не только рефлектограмму волокна, но и результаты измерений затухания и изображение торца оптического разъема. При установке пороговых значений автоматически проводится тест Годен/Не годен и ячейка окрашивается в соответствующий цвет.
Уникальной особенностью рефлектометра является функция мониторинга оптической линии с заданным интервалом. Она позволяет обнаружить плавающие неисправности и сбои передачи сигнала, например, в случае замерзающей воды в муфте при ночных заморозках.
Особенности:
- Модульная конструкция для решения широкого спектра задач;
- Полностью дублированное управление;
- Емкостной сенсорный экран как у планшета или смартфона;
- Противоударная конструкция с защитой от пыли и влаги;
- Функция мониторинга оптических линий;
- Система для тестирования многоволоконного кабеля;
- Время автономной работы от стандартной аккумуляторной батареи - 15 часов;
- Сверхвысокий динамический диапазон - до 50 дБ;
- Тестирование PON-сетей на разветвителях до 1х128;
- Подключаемый видеощуп для контроля оптических разъемов.
Технические характеристики:
Характеристики базового блока Yokogawa AQ7280
|
Дисплей
|
8.4 дюйма цветной TFT LCD(Разрешение 800х600, многоточечный сенсорный экран емкостного типа)
|
Интерфейсы
|
Блок х1, Модуль х1, USB2.0 x 3(TYPE A × 2, TYPE B (mini) × 1), Ethernet (10/100BASE-T, Опция), SD card х1
|
Удаленное управление
|
USB TYPE B (mini), Ethernet (опция)
|
Сохранение данных
|
Устройства
|
Внутренняя память ( >1000 файлов), USB-flash память, SD card память
|
Форматы
|
Запись: SOR,CSV,SET,BMP,JPG,CFG,PDF, Чтение: SOR, SET
|
Габаритные размеры
|
287 мм (ш) × 210 мм (в) × 80 мм (г)
|
Вес
|
2,2 кг, включая батарею, исключая блок OTDR и модуль OPM / VLS
|
Функции рефлектометра
|
Разрешение
|
По горизонтали: 1 см, По вертикали: 0,001 дБ
|
Групповой индекс
|
От 1.30000 до 1.79999 (с шагом 0.00001)
|
Размерность длины
|
км, миля, килофут
|
Измерения
|
Измерение расстояния, прямых потерь, отражения, потерь на обратное рассеяние между двумя точками
|
Анализ
|
Несколько трасс, Анализ с двух сторон, Разность трасс, Анализ участка, Поиск макроизгибов
|
Другое
|
Органайзер для многоволоконных кабелей, Поиск обрыва, Подзсказки в процессе работы, Составление отчетов, Автопоиск неоднородностей, Оценка Годен/Негоден, Мониторинг кабеля (опция /MNT), Умный измеритель (опция /SMP)
|
Общие характеристики
|
Эксплуатация (измерения)
|
Температура /Влажность/высота
|
–10°C ... 50°C /0% ... 90% (без конденсации) / Не более 4000 метров
|
Хранение
|
Температура /Влажность
|
–20°C ... +60°C / 0% ... 90% (без конденсации)
|
Электропитание (АС адаптер)
|
100 ... 240 VAC, 50/60 Hz
|
Батарея
|
Тип
|
Li-ion
|
Время работы
|
15 часов (Telcordia GR-196-CORE Issue2 2010), 10 часов (непрерывные измерения)
|
Время зарядки
|
До 6 часов
|
Базовая комплектация оптического рефлектометра Yokogawa AQ7280
Оптический рефлектометр
|
Yokogawa AQ7280
|
Мягкий кейс для переноски
|
Есть
|
Универсальный оптический адаптер FC (сменный)
|
UFC
|
Ремень для переноски рефлектометра
|
SB
|
Боковой ремешок-ручка
|
HB
|
Сетевой адаптер с сетевым шнуром
|
739871
|
USB flash-карта памяти
|
От 4 ГБ
|
Руководство пользователя на русском и английском языках
|
Есть
|
ПО для обработки рефлектограмм и подготовки отчетов
|
AQ7932
|
Другие варианты комплектации рефлектометра Yokogawa AQ7280*
Рефлектометр Yokogawa AQ7280-HR/SB + AQ7282A-UFC
|
SM, 1310/1550 нм, 38/36 дБ, FC
|
Рефлектометр Yokogawa AQ7280-HR/SB + AQ7282A-UFC/PC/SLS
|
SM, 1310/1550 нм, 38/36 дБ, PC, SLS, FC
|
Рефлектометр Yokogawa AQ7280-HR/SB + AQ7283A-UFC
|
SM, 1310/1550 нм, 42/40 дБ, FC
|
Рефлектометр Yokogawa AQ7280-HR/SB + AQ7283A-UFC/PC/SLS
|
SM, 1310/1550 нм, 42/40 дБ, PC, SLS, FC
|
Рефлектометр Yokogawa AQ7280-HR/SB + AQ7282G-UFC
|
SM, 1310/1490/1550 нм, 38/36/36 дБ, FC
|
Рефлектометр Yokogawa AQ7280-HR/SB + AQ7282G-UFC/PC/SLS
|
SM, 1310/1490/1550 нм, 38/36/36 дБ, PC, SLS, FC
|
Рефлектометр Yokogawa AQ7280-HR/SB + AQ7283H-UFC
|
SM, 1310/1550/1625 нм, 42/40/39 дБ, FC
|
Рефлектометр Yokogawa AQ7280-HR/SB + AQ7283H-UFC/PC/SLS
|
SM, 1310/1550/1625 нм, 42/40/39 дБ, PC, SLS, FC
|
Рефлектометр Yokogawa AQ7280-HR/SB + AQ7283K-UFC
|
SM, 1310/1490/1550/1625 нм, 42/38/40/40, FC
|
Рефлектометр Yokogawa AQ7280-HR/SB + AQ7283K-UFC/PC/SLS
|
SM, 1310/1490/1550/1625 нм, 42/38/40/40, PC, SLS, FC
|
Рефлектометр Yokogawa AQ7280-HR/SB + AQ7282A-UFC + AQ7282M-UFC
|
SM/MM, 850/1300/1310/1550 нм, 25/27/38/36 дБ, FC
|
Рефлектометр Yokogawa AQ7280-HR/SB + AQ7282A-UFC/PC/SLS + AQ7282M-UFC/SLS
|
SM/MM, 850/1300/1310/1550 нм, 25/27/38/36 дБ, PC, SLS, FC
|
Модуль рефлектометра Yokogawa AQ7282M-UFC
|
MM, 850/1300 нм, 25/27 дБ, FC
|
Модуль рефлектометра Yokogawa AQ7282M-UFC/SLS
|
MM, 850/1300 нм, 25/27 дБ, SLS, FC
|
Устройство для оперативного подключения волокна УП-125 SM
|
FC
|
