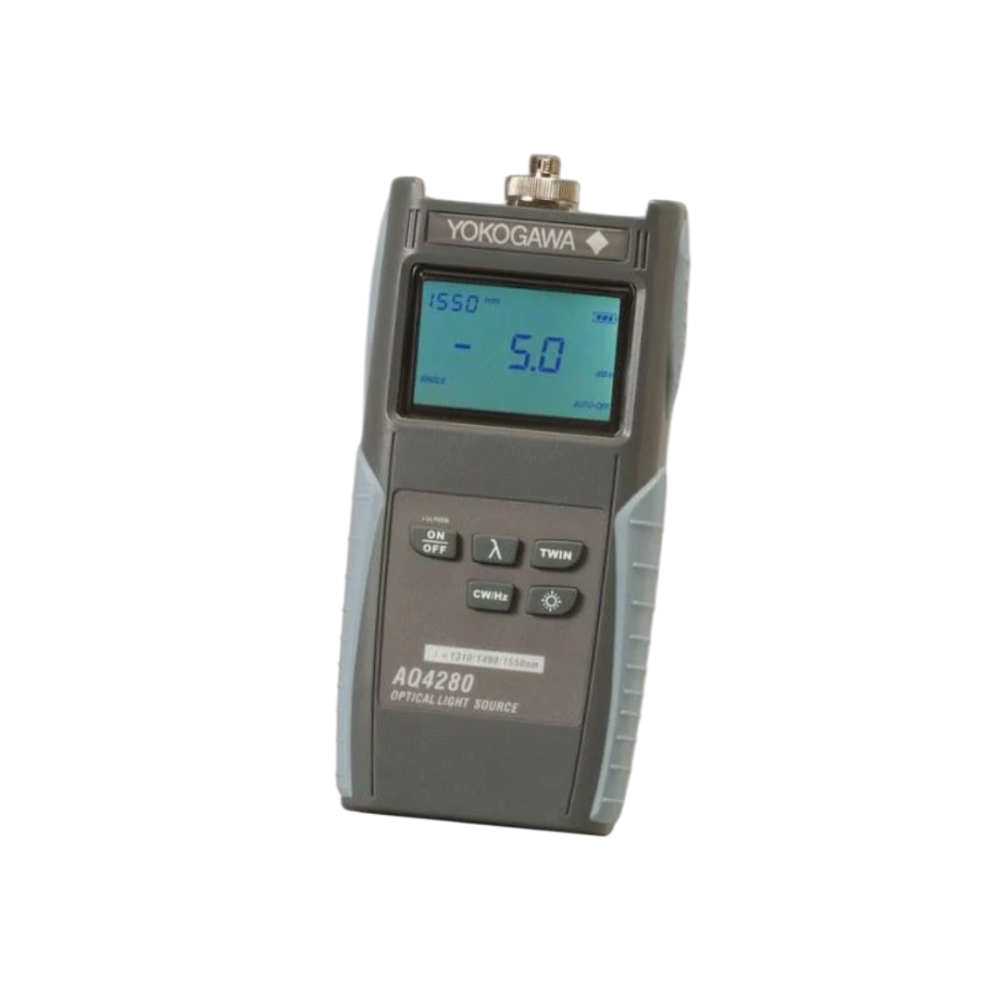

Карманные источники оптического излучения AQ4280
Общее описание:
Оптические источники света серии AQ4280 отличаются превосходной стабильностью, портативностью и простотой настройки для точного тестирования оптического волокна.
AQ4280 можно использовать для тестирования одномодового оптического волокна на больших расстояниях и в локальной сети. Также он может работать с измерителем оптической мощности для измерения потерь оптического волокна AQ2180. Имеется три источника оптического излучения AQ4280A, AQ4280B и AQ4280C. Благодаря компактному размеру приборы новой серии YOKOGAWA удобно держать в руке или переносить в кармане. Резиновый кожух обеспечивает защиту от ударов и повреждений.
При работе измерителя мощности YOKOGAWA AQ2180 совместно с источником излучения YOKOGAWA AQ4280 происходит автоматический выбор измеряемой длины волны.
Особенности:
- Три версии источников с разными наборами длин волн
- Три телекоммуникационных диапазона и один дополнительный сервисный диапазон:
- AQ4280A: 1310/1550 нм.
- AQ4280B: 1310/1490/1550 нм.
- AQ4280C: 1310/1550,1490/1625 нм (2 порта).
-
Автоматическая подстройка под длину волны
Настройки длины волны автоматически подстраиваются при совместном использовании AQ4280 с измерителем оптической мощности AQ2180. Эта функция позволяет избежать действий по настройке измерителя мощности и получение неправильных результатов из-за несогласованных длин волн.
- Источник питания
Три стандартных батареи типа AA; возможно использование перезаряжаемых аккумуляторов для экономии средств. Функция автоматического энергосбережения также увеличивает время автономной работы.
- Стандартная поставка
- Коннекторы SC, FC и другие, AQ4280 A/B/C: FC/PC, SC/PC, ST/PC.
- Резиновый протектор, защищающий прибор при падениях.
- Сумка для хранения и переноски прибора и адаптеров.
- Вес и габариты
76 (Ш) × 153 (В) × 43 (Г), вес порядка 300 г.
- Защита от ударов и повреждений.
- Автоматический выбор длины волны измерений.
- Управление с помощью измерителя AQ2180.
Технические характеристики:
|
AQ4280A
|
AQ4280B
|
AQ4280C
|
Элемент
|
Лазерный диод
|
Тип волокна
|
SM (ITU-T G.652)
|
Длины волн
|
1310/1550 ± 20 нм
|
1310/1550 ± 20 нм
1490 ± 10 нм
|
1310/1550 ± 20 нм
1490/1625 ± 10 нм
|
Ширина спектра
|
< 5 нм (1310 нм);
< 10 нм (1550 нм)
|
< 5 нм (1310 нм, 1490 нм);
< 10 нм (1550 нм)
|
< 5 нм (1310 нм, 1490 нм, 1625 нм);
< 10 нм (1550 нм)
|
Мощность выходного сигнала
|
–5 дБм ± 1 дБ
|
Стабильность мощности сигнала
|
< ±0,05 дБ
|
< ±0,05 дБ (1310/1550 нм);
< ±0,1 дБ (1490 нм)
|
< ±0,05 дБ (1310/1550 нм);
< ±0,1 дБ (1490/1625 нм)
|
Модуляция
|
CW, CHOP (270 Гц, 1 кГц, 2 кГц)
|
