Персональный портативный pH/ОВП-метр PH71/PH72
Общее описание:
ADMAG AXW серии ADMAG Total Insight (TI) адаптирует концепцию "Total Insight" (Полное понимание) и полностью поддерживает жизненный цикл продукта.

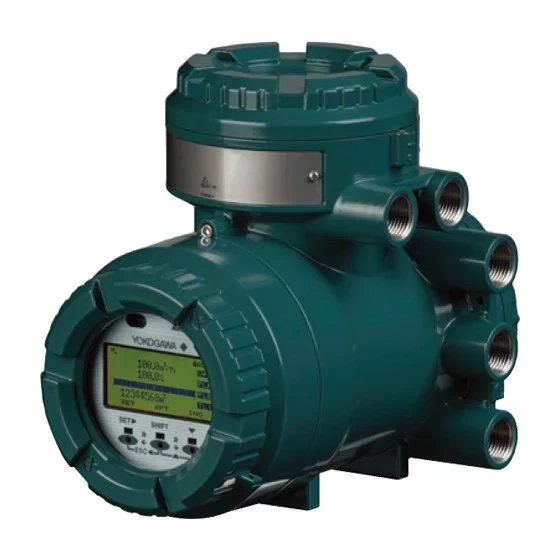

Электромагнитный расходомер ADMAG AXW — это высококачественный и высоконадежный продукт, разработанный на основе многолетнего опыта и достижений, таких как расширение возможностей применения за счет запатентованного нами метода двухчастотного возбуждения.
Расходомер сертифицирован по SIL2 в соответствии со стандартом функциональной безопасности IEC 61508 и может использоваться в системах с приборами уровня безопасности до SIL2 в симплексной конфигурации и SIL3 в резервируемой конфигурации.
ADMAG TI серии AXW идеально подходит для промышленных технологических линий общего назначения, в водоснабжении и очистке сточных вод.
Благодаря исключительной надежности, простоте эксплуатации и обслуживания, разработанный на основе десятилетий практического опыта, ADMAG AXW увеличит ваши преимущества при одновременном снижении общей стоимости владения.
Обзор OpreX
OpreX — это комплексный бренд, объединяющий решения компании Yokogawa в сфере промышленной автоматизации и управления, и символизирующий передовые технологии и решения. Бренд представлен категориями, каждая из которых состоит из семейств. Данное изделие относится к семейству полевых КИП OpreX, представленному в категории измерительного оборудования OpreX.
Пример основного применения
Этот идеальный продукт подходит для промышленных технологических линий общего назначения, применения в водоснабжении и очистке сточных вод.
Для обеспечения высокоточного и стабильного измерения расхода предлагается материал футеровки с превосходной износостойкостью и коррозионной стойкостью.
Отрасли
|
Типичные линии и процессы
|
Типичная текучая среда
|
Общая промышленность
|
- Линии водоснабжения
|
- Вода
- Текучая среда состоит главным образом из воды
|
Водоснабжение и очистка сточных вод
|
- Фармацевтический технологический процесс - Дренажная линия
|
- Чистая вода
- Сточные воды
- Дренаж, включая нефть
|
Особенности:
- Функция контроля кабельных подключений
При одновременной установке нескольких преобразователей и детекторов вы когда-нибудь допускали ошибку при подключении кабелей?
ADMAG AXW диагностирует, в правильном ли порядке подключены преобразователь и детектор.
Это помогает сократить потери времени при запуске, вызванные неправильным подключением.
- Отображение тренда данных процесса
Хотелось ли вам когда-нибудь просто увидеть показатели технологического процесса в виде графика тренда без использования внешнего оборудования?
DMAG AXW может отображать показатели технологического процесса в виде графиков трендов, так же как и числовую информацию, и может "визуализировать" изменения показателей процесса от прошлого к настоящему. Эта функция отображает один показатель процесса на экран и может переключать до четырех показателей путем переключения экрана. Существует 11 типов значений процесса, которые могут быть отображены и 6 типов циклов обновления экрана.
Вертикальная ось масштабируется автоматически и всегда отображает график, который легко увидеть.
- Функция регистрации данных
Вы когда-нибудь хотели просто записывать информацию о процессе без использования внешнего устройства?
ADMAG AXW может быть оснащен картой microSD (опционально) и может хранить информацию о процессе. Это позволяет записывать информацию о процессе просто при наличии самого устройства. Кроме того, данные хранятся в текстовом формате. Поэтому также возможен анализ с помощью электронных таблиц путем переноса данных на ПК через карту microSD.
Эта функция позволяет записывать до четырех технологических данных одновременно. Доступно десять типов записываемой информации о процессе. Можно установить цикл выборки из 7 типов и время непрерывной записи из 8 типов.
- Стандартная проверка
В дополнение к объему диагностики встроенной функции проверки, стандартная функция проверки может проверять внешний вид шасси и платы дисплея, а также диагностировать пропадание точек на ЖК-дисплее.
Кроме того, поскольку результаты диагностики могут быть выведены в формате PDF формата A4, их можно использовать в качестве дополнительных данных для составления отчетов и управления историей проверок. Для использования стандартной функции проверки необходимо отдельно приобрести Инструментарий проверки "FSA130 ADMAG TI Verification Tool".
- Расширенная проверка
Функция расширенной проверки позволяет диагностировать исправность токового входа/выхода, импульсного выхода, точность преобразователя и сопротивления изоляции электрода с помощью внешних устройств в дополнение к диагностике стандартной проверки.
Кроме того, ручной ввод результатов диагностики не только увеличивает количество пунктов диагностики, но и повышает точность диагностики исправности. Она также может выводить результаты диагностики в формате PDF формата A4.
Для использования расширенной функции верификации необходимо отдельно приобрести Инструментарий проверки "FSA130 ADMAG TI Verification Tool".
Технические характеристики:
Разнесенный тип
|
Интегральный тип
|
Высокоточный преобразователь AXG1A
|
Преобразователь AXW4A
|
AXW
Интегрального типа
|
Погрешность
(от показаний)
|
[Комбинация датчиков]
- AXW: ± 0.35 %
|
[Комбинация датчиков]
- AXW: ± 0.35 %
|
± 0.35 %
|
Размер
|
[Комбинация датчиков]
- AXW: от 25 до 1800 мм
|
[Комбинация датчиков]
- AXW: от 25 до 1000 мм
|
от 25 до 1000 мм
|
Применение
|
[Преобразователь]
- Общее назначение
[Комбинация датчиков]
- Общее назначение
- Взрывозащищенное
- Погружное
|
[Преобразователь]
- Общее назначение, Взрывозащищенное
[Комбинация датчиков]
- Общее назначение
- Взрывозащищенное
- Погружное
|
Общее назначение
Взрывозащищенное
|
Взрывозащищенное применение
|
IECEx, ATEX, Корея, Бразилия (INMETRO), EAC
* Преобразователь используется только в безопасной зоне.
|
IECEx, ATEX, Корея, Бразилия (INMETRO), EAC
|
Материал футеровки
|
ПТФЭ, полиуретан, натуральный мягкий каучук, натуральный твердый каучук
|
Протоколы связи
|
HART 7, BRAIN
|
HART 7, BRAIN, Modbus
FOUNDATION Fieldbus
PROFIBUS PA
|
Длина сигнального кабеля
|
200 м
|
100 м
|
-
|
Основные функции
|
- Мастер простой настройки
- Функция отображения графика трендов
- Функция регистрации данных (с картой microSD)
- Функции резервного копирования / восстановления / дублирования параметров (с картой microSD)
- Настройка нуля
- Функция тестирования дисплея
- Функция тестирования входа/выхода
|
Диагностические функции
|
[Диагностика приложения]
- Обнаружение налипания на электрод
- Проверка заполненности датчика
- Диагностика соединительных проводов
- Диагностика шума потока
- Диагностика низкой проводимости
|
[Диагностика приложения]
- Обнаружение налипания на электрод
- Проверка заполненности датчика
- Диагностика соединительных проводов
|
[Функция проверки]
- Встроенная проверка
- Стандартная проверка (с инструментарием FSA130 ADMAG TI Verification Tool)
- Расширенная проверка (с инструментарием FSA130 ADMAG TI Verification Tool)
|
Токовый сигнал
|
Вход: 1 кан. (Активный)
Выход: 2 кан. (Активный)
|
Выход: 1 кан. (Активный)
|
Импульсный сигнал/Сигнал состояния
|
Выход: 2 кан. (Активный [с/без внутреннего резистора]/Пассивный)
|
Выход: 2 кан. (Активный [без внутреннего резистора]/Пассивный)
|
Сигнал состояния
|
Вход: 2 кан. (Сухой контакт)
Выход: 2 кан. (Пассивный)
|
Вход: 1 кан. (Сухой контакт)
|
Сигнал тревоги
|
Выход: 1 кан. (Пассивный)
|
-
|
Выбор языка
|
Английский, французский, немецкий, итальянский, испанский, португальский, русский и японский.
|
Уровень полноты безопасности
|
-
|
SIL2
|
Прочие
|
[Преобразователь AXG1A/AXW4A, AXW интегрального типа]
- ЖК-дисплей с улучшенной устойчивостью к воздействию окружающей среды
[Преобразователь AXG1A]
- Оснащен терминалом ввода температуры для коррекции плотности и расчета калорийности
|
