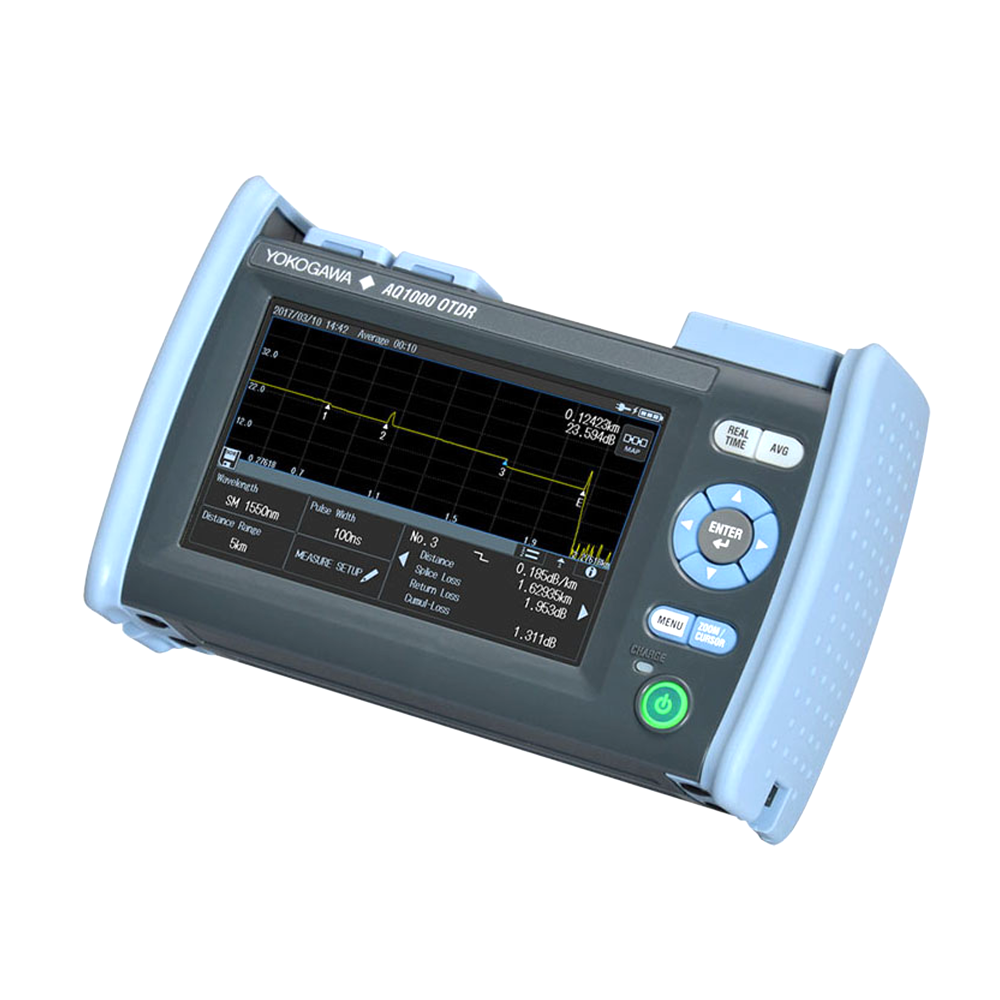

Оптический рефлектометр AQ1000 OTDR

Модель рефлектометра

Yokogawa AQ1000

Длины волн, нм

1310±20/1550±20

Применяемое волокно

SM (ITU-T G/652)

Диапазон расстояний, км

0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100, 200, 256

Ширина импульса, нс

3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000

Разрешение считывания

Минимум 5 см

Число точек в рефлектограмме

Максимум 256000

Точность измерения расстояния

±(1 м + измеряемое расстояние х 2 х 10¯⁵ ± 1 разрешение считывания)

Мертвая зона по событию, м

≤0.75

Мертвая зона по затуханию, м

4/5

Динамический диапазон, дБ

32/30

Точность измерения потерь

±0.03 дБ/дБ

Точность измерения отражения

±2 дБ

Класс лазера

Class 1M

Общие

Экран

5 дюймов цветной TFT LCD WVGA (емкостной сенсорный экран)

Разрешение

800 х 480 точек

Интерфейсы

USB 2.0 x 2

Type A x 1

Type micro B x 1

Беспроводное соединение (опция /WLN)

IEEE802.11b/g/n

Размеры

185 х 116 х 56 мм

Вес

660 грамм

Условия окружающей среды

Температура

Эксплуатация: -10...+50ºC,
10...35ºC при зарядке, исключая зарядку с помощью USB-адаптера
Хранение: -20...+60ºC

Влажность

5...90% RH (без конденсации)

Высота над уровнем моря

4000 м или меньше

Электропитание и время работы

Электропитание

Постоянное 5 В±10%, максимум 1,5 А

Аккумуляторная батарея Тип

Литий-ион полимер

Время работы

10 часов или больше (Telcordia GR-196-CORE Issue 2, сентябрь 2010)

Время зарядки

5 часов (типичное)

Стандарт безопасности

EN61010-1

Лазерная безопасность

IEC/EN 60825-1:2007
GB7247/1-2012,
FDA 21CFR1040.10 и 11

Электромагнитная совместимость

Излучение

EN61326-1 Class A
EN55011 Class A Group1

Помехоустойчивость

EN61326-1 Table 2

Беспроводное соединение

Wireless LAN (опция)

EN300 328 V2.1.1,
EN301 489-1 и 17
