Назначение:
Оптический кабель типа ОКНГ-…, изготавливаемый по ТУ 3587-001-92193892-2011 (декларация о соответствии № Д-ОККБ-4396, сертификат соответствия Республики Казахстан KZ.7500506.01.01.00844), предназначен для применения на единой сети электросвязи России и Казахстана для прокладки внутри зданий, в туннелях, коллекторах кабельной канализации, на мостах и эстакадах, в специальных трубах, в том числе для вертикальной прокладки. Кабель ОКНГ-… сертифицирован в соответствии с требованиями пожарной безопасности (предел распространения горения при прокладке в пучке, сертификат № С-RU.ПБ68.В.00729).

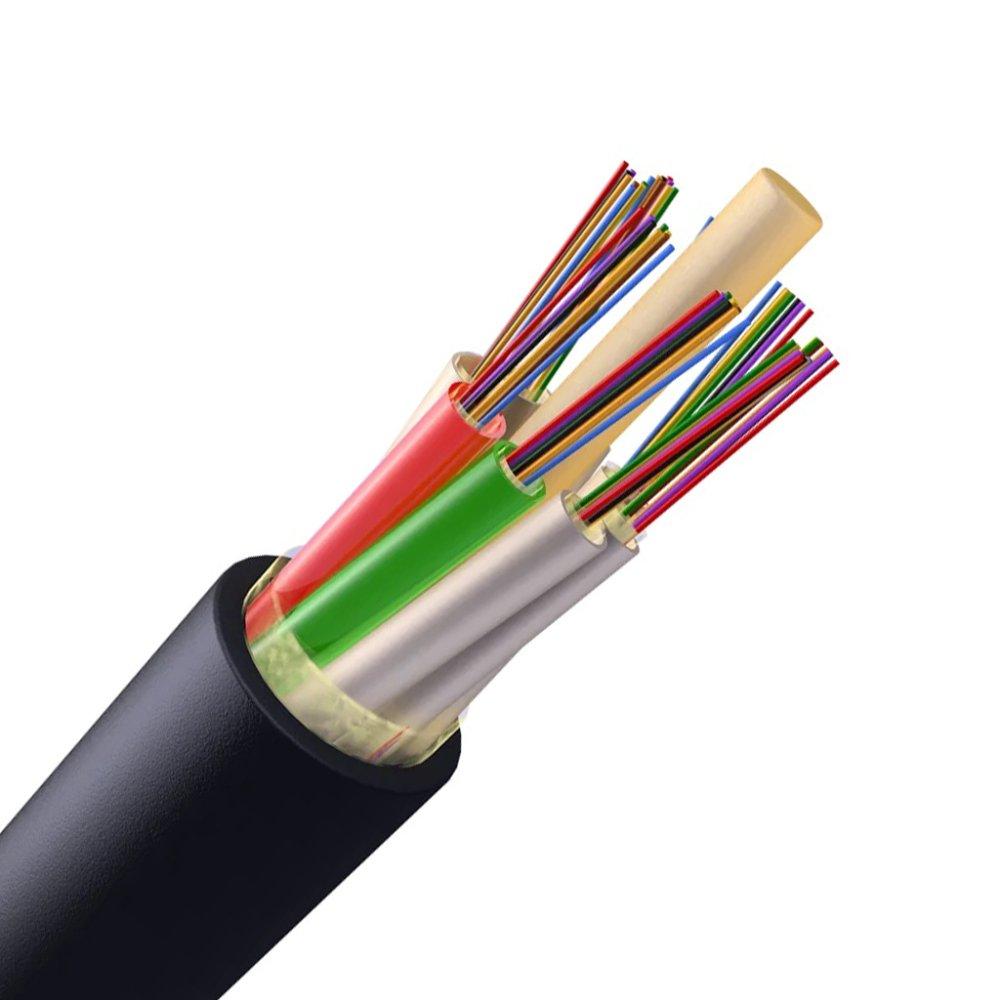

Конструкция:
• Оптические микромодули, внутри которых расположены оптические волокна;
• Наружная оболочка из композиции полиэтилена, не распространяющей горение, не содержащей галогенов, с низким дымовыделением;
• В качестве силовых элементов в оболочке кабеля используются два стеклопластиковых прутка;
• На оболочке присутствуют специальные риски, обозначающие место вскрытия кабеля.
Основные характеристики:
Оптическое волокно
|
G.657.А1
|
Количество оптических волокон в кабеле
|
до 288
|
Наружный диаметр кабеля, мм
|
6,6 – 15,4
|
Масса кабеля, кг/км
|
40 – 155
|
Допустимая растягивающая нагрузка, кН
|
0,4
|
Допустимая раздавливающая нагрузка, кН/см
|
0,05 – 0,25
|
Минимальный радиус изгиба
|
10 диаметров кабеля
|
Рабочий диапазон температур, ⁰С
|
- 20 … +50
|
Температура монтажа, ⁰С
|
- 10 … +50
|
